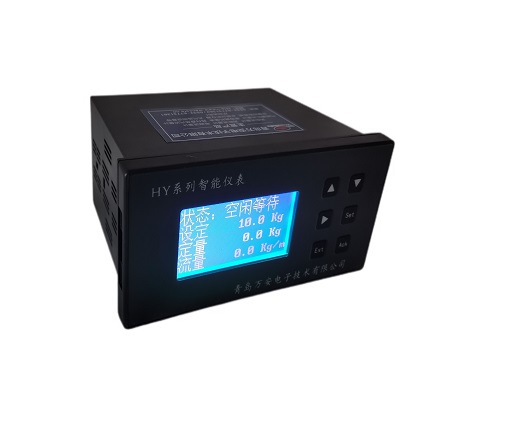

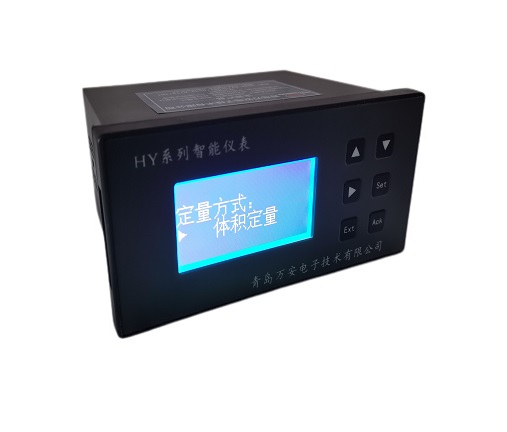

以上為柴油定量裝車操作界面展示

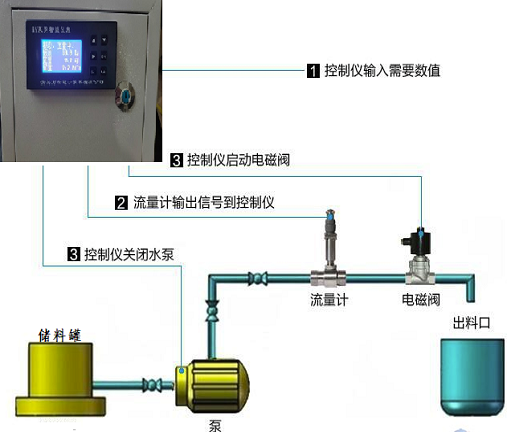

流量定量控制儀與流量傳感器及控制流量通斷的執行機構（一般是電磁通斷閥或者水泵，油泵）一起，組成完整的流量定量控制系統。

本流量定量控制儀按輸入信號分為頻率脈沖輸入型和流量變送信號輸入型兩種供用戶選擇訂購。

本流量定量控制儀接受流量傳感器發出的頻率脈沖信號(頻率脈沖輸入型)/流量傳感變送器輸出的4—20mA電流信號(流量變送信號輸入型)，根據已設定好的儀表系數/流量量程、介質密度等，實現流量的定量控制功能。

本流量定量控制儀還具有瞬時流量顯示、總量累積、當天總量累積、當月總量累積存儲及歷史記錄查詢等功能。

本流量定量控制儀人機交互由液晶顯示屏和6個操作按鍵組成。

本流量定量控制儀具有RS-485串行接口，上位機可通過Modbus_RTU協議與之通信。

本流量定量控制儀功能豐富實用，工作安全可靠，界面友好，操作使用直觀簡單，我們在這里只做些解釋性的簡要說明。

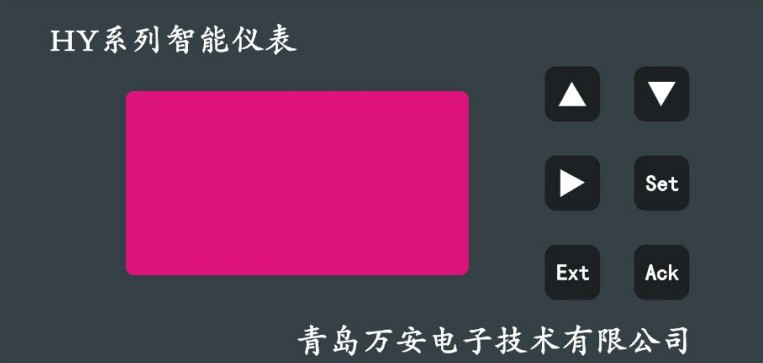

前面板圖：

 一、主要技術參數

 1、儀表輸入信號：

（1）流量脈沖信號

    頻  率：0~5KHz

    占空比：35~65%

    幅  值：3.5~24V

（2）流量變送器輸出信號：4—20mA

        量程范圍 ：0--50000L/h（50m3/h）

2、控制輸出：1~2 路電磁繼電器觸點開關，容量220V/ 2A

3、定量方式：體積定量或質量定量。體積單位： 升；質量單位：千克

（也可按用戶要求設計定量單位，如 0.01Kg、0.01L等）

4、定量： 99999.9 Kg  (或L)

5、掉電數據保護功能

6、2000次定量記錄(按日期查詢)，1000天日總量(按月查詢)，42個月總量保存查詢(順序查詢)。

7、通訊功能（可選） ：RS-485，ModBus RTU軟件協議

8、4~20mA輸出功能（可選）

9、外形尺寸：160x80x120 mm 開孔尺寸；；154x75 mm

10、儀表供電：180~265VAC，45~65Hz，(其他供電方式如DC24V可在訂貨時提出)

11、環境條件：溫度 -20—55℃；濕度 ≤95％RH,無冷凝；海拔 ≤3500m。
